Где скачать паспорт и даташит Renishaw OMM?
Renishaw OMM (Optical Machine Module) — оптический приёмник, который устанавливается в рабочей зоне станка с ЧПУ, принимает сигнал от измерительного щупа и передаёт его по кабелю в интерфейс системы ЧПУ. Связь между щупом и приёмником оптическая, поэтому щуп обходится без кабеля.
Преимущества Renishaw OMM
Главное достоинство решения — отсутствие провода между щупом и стойкой: щуп можно менять автоматически вместе с инструментом, а приёмник остаётся неподвижным на станке. Приёмник выпускается в нескольких исполнениях: OMM-2 с кабелем разной длины (в каталоге — 8 и 25 м) и компактный OMM-2C. Длину кабеля выбирают по расстоянию от места установки до интерфейса в шкафу, а исполнение — по тому, сколько места доступно в рабочей зоне. Общие принципы подбора щупов описаны в статье «Датчики Renishaw для ЧПУ: как выбрать».
Технические характеристики Renishaw OMM
| Параметр | Значение |
|---|---|
| Тип | Оптический приёмник (Optical Machine Module) для беспроводных щупов |
| Передача сигнала | Оптическая связь со щупом; от приёмника к интерфейсу — по кабелю |
| Совместимость | Оптические щупы Renishaw (серии OMP, OLP) и интерфейс Renishaw; конкретные пары уточняйте по руководству |
| Исполнения с кабелем | OMM-2: 8 м (A-5492-0049) и 25 м (A-5492-0051) |
| Компактное исполнение | OMM-2C (A-5991-0001); крепёжный винт — A-5991-0113 |
| Назначение | Приём сигнала касания и состояния щупа при привязке заготовки и измерении на станке |
Где купить оригинальный Renishaw OMM?
Оригинальные приёмники OMM-2 и OMM-2C поставляет «Эффективное производство» — позиции доступны в разделе щупов Renishaw. На оборудование действует гарантия 12 месяцев, к поставке прилагается документация, а инженеры помогут проверить совместимость приёмника со щупом и интерфейсом.

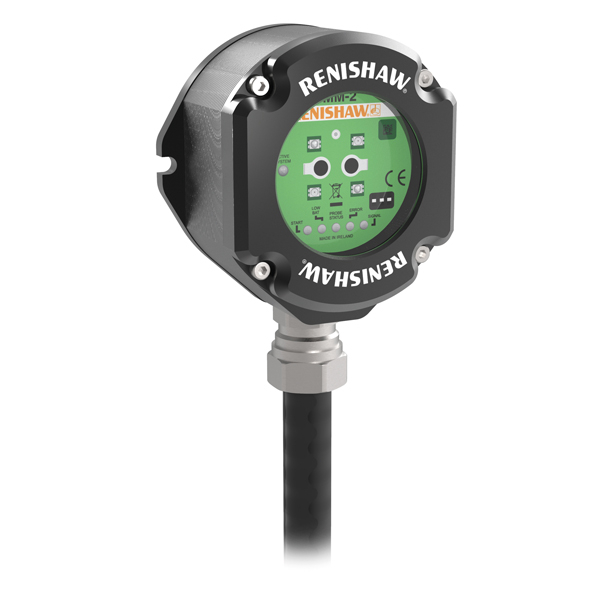

Оптический приёмник OMM-2 с кабелем 8 м: принимает сигнал беспроводного щупа и передаёт его в интерфейс ЧПУ.
Какое исполнение Renishaw OMM выбрать
Исполнение определяется компоновкой станка. Если интерфейс расположен далеко от рабочей зоны, берут OMM-2 с кабелем 25 м; для короткой трассы достаточно 8 м. Лишний запас кабеля приходится прятать и защищать от стружки и СОЖ, поэтому брать «с запасом» не всегда оправданно. OMM-2C рассматривают, когда для приёмника мало места. Перед заказом сверьте модель щупа, интерфейс и схему подключения по документации станка: для OMP40-2 см. паспорт OMP40-2.
Частые вопросы
- Для чего нужен Renishaw OMM?
- Он принимает оптический сигнал от беспроводного щупа (касание, состояние) и по кабелю передаёт его в интерфейс системы ЧПУ. Без приёмника щуп с оптической связью не работает.
- Какие исполнения OMM-2 есть в каталоге?
- OMM-2 с кабелем 8 м (A-5492-0049) и 25 м (A-5492-0051), а также OMM-2C (A-5991-0001) с отдельным крепёжным винтом A-5991-0113.
- Чем OMM-2 отличается от OMM-2C?
- Это разные исполнения приёмника: OMM-2C — компактная версия. Точные габариты и условия монтажа сверяйте по руководству Renishaw.
- Как выбрать длину кабеля OMM-2?
- Ориентируйтесь на расстояние от места установки приёмника до интерфейса с учётом трассы кабеля. Если трасса короткая, достаточно 8 м; для дальней установки берут 25 м.
Где скачать даташит и руководство
Вы можете скачать официальный даташит и руководство по эксплуатации Renishaw OMM на сайте «Эффективное производство».
Скачать даташит (PDF)
Скачать руководство по установке и эксплуатации (PDF) Первоисточник: Renishaw
