RTP20 автоматизированная головка RENISHAW
В головке RTP20, предлагаемой по низкой цене, предусмотрены автоматизированные функции и встроенный контактный триггерный датчик, что обеспечивает повышение производительности, эксплуатационной гибкости и расширение диапазона доступа к элементам деталей.
Автоматический пошаговый поворот головки RTP20 позволяет устанавливать с высокой повторяемостью встроенный модуль TP20 в 168 положениях с шагом 15 градусов по обеим осям, А и В. При этом требуется единственная калибровка каждого положения щупа, что обеспечивает ускорение процесса измерения деталей.
Основные достоинства головки RTP20
- Производительность: повышение производительности достигается за счет смены контактных модулей и автоматического пошагового поворота без повторения калибровки.
- Повышение эксплуатационной гибкости и расширение диапазона доступа к элементам деталей: встроенный удлинитель в комбинации с существующими отдельными удлинителями расширяет диапазон доступа к элементам до 168 мм (включая максимальную длину щупа).
- Автоматизация: использование перемещения КИМ для фиксации и ориентации головки, дополняемое наличием магазина для смены MCR20, обеспечивает полностью автоматизированную работу системы.
- Защита от поломки: модули TP20 имеют перебег по всем направлениям; магнитный держатель обеспечивает дополнительную защиту от поломки по осям X и Y.
Модули TP20
Существующая серия модулей TP20 позволяет выбирать разные усилия срабатывания, направления измерения, а также расширяет диапазон доступа благодаря использованию удлинителей EM1 и EM2. Имеется семь различных контактно-измерительных модулей, каждый из которых предназначен для решения конкретного круга задач.
| Крепление головки | в хвостовик КИМ |
| Крепление датчика | кинематическое TP20 |
| Повторяемость (2σ) | 1,5 мкм с модулем TP20 SF и щупом 10 мм 2,5 мкм с модулем TP20 EM2 и щупом 20 мм |
| Индикация состояния датчика | 1 светодиод |
| Кабельное подключение | 5-контактный разъем DIN 180° |
| Индексация оси A | от 0° до 90° с шагом 15° = 7 позиций |
| Индексация оси B | ± 180° с шагом 15° = 24 позиции |
| Максимальная нагрузка | модуль EM2 - 94,5 мм |
| Вес (без хвостовика) | 208 г |
| Диапазон рабочих температур | от 10°C до 40°C |
| Диапазон температуры хранения | от 10°C до +70°C |
| Подключаемый интерфейс датчика | PI 200-3 |

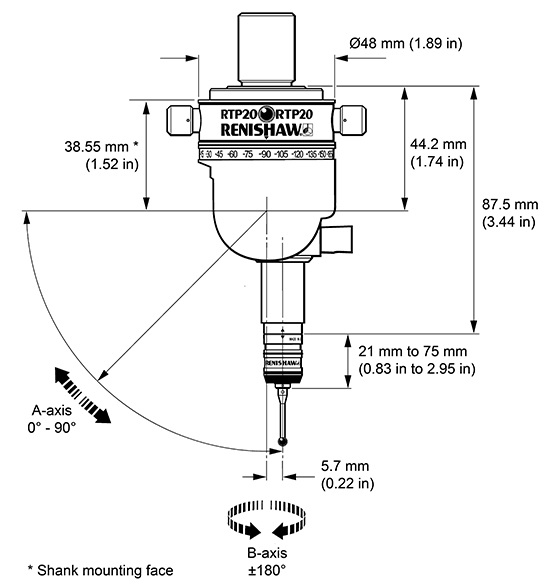

Размеры датчика

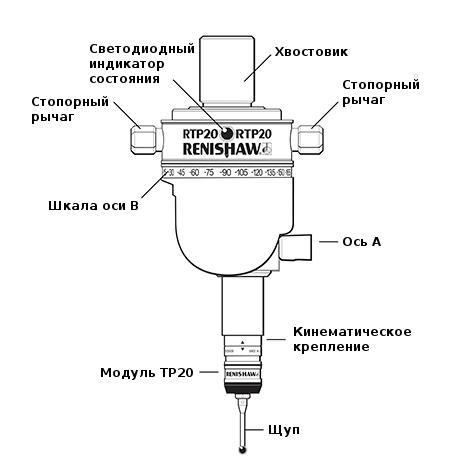

Схема датчика
Модули TP20
